Google Map 相信是大家生活中最常使用的App之一,甚至每天都會用到
不論是開車騎車途中想要找到目的地的導航,快速簡單的操作讓大家能夠快速上手
但,在電腦桌操作的話,就是使用 Google Earth 來做編輯
像葉子因為就讀的科系及工作關係,很常使用到 Google Earth 做位置的定位
或地點路線範圍的規劃,之前因為工作需要將紀錄點位劃出移動路徑並計算距離
一開始上網搜尋到的許多都是網頁版工具,有些功能並沒有這麼多!!!!

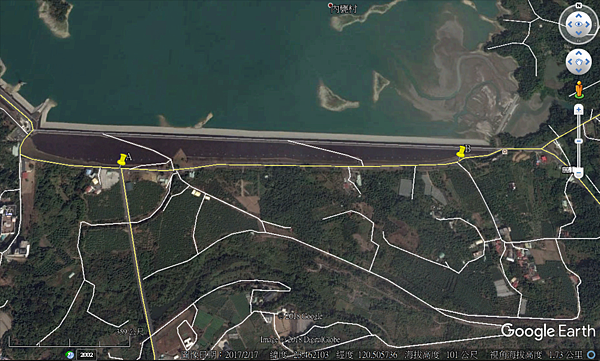

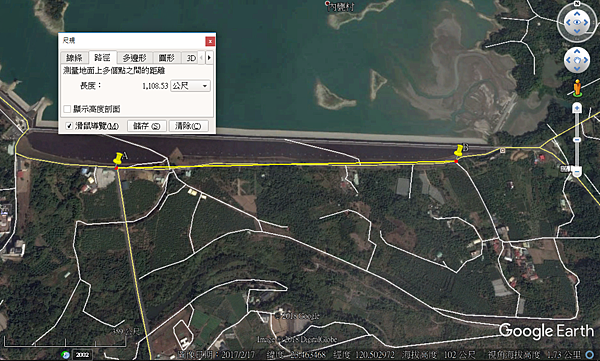

像圖中A與B兩點間,我們想要畫出連結兩點的直線可以利用GE中的【尺規工具-路徑】
但是,如果是想要精確地連結點跟點的話,在GE操作中,每次滑鼠點的位置都好像不是點位的地方
所以就產生了疑惑,自己滑鼠點下去的地方到底是不是我所想要的那個點
葉子就開始瘋狂上網Goo了好久,終於找到了一個免費軟體【GE path】
可以透過我們將GPS點位讀進去,它依照順序將其點位連結起來!!
GE path 是由巴西可可研究中心的團隊製作出來(2012年1月19日版本 v1.4.6)

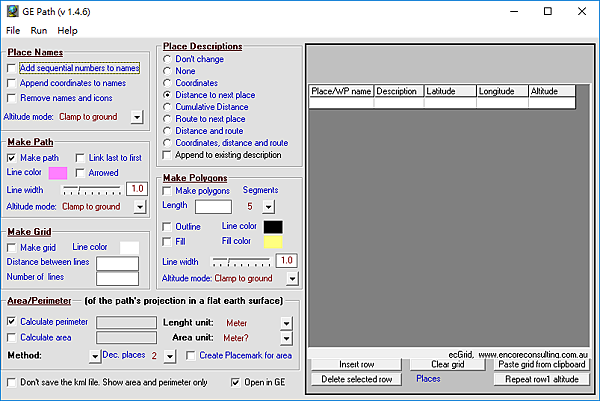

以上就是它的操作頁面,對葉子來說選單式的操作比較容易快速上手!
快速地介紹它的主要操作頁面跟功能~~~~~
而它主要讀取檔案格式為KML及TXT(逗號分隔),主要的功能為:
1. 在製作路徑、網格和多邊形的同時,將順序號或是座標新增到點位名稱,或是將點位名稱刪除。
2. 在製作路徑、網格和多邊形的同時,將資訊新增到點位描述中。
(不改變、空白、座標資料、到下個點距離、總路徑長度、路線等......)
3. 將點位連結 (簡單線條或是箭頭線條),可以選擇線條顏色跟粗細。
4. 將所提供的點位連結出一個多邊形。
5. 在所提供的範圍中,畫出網格。
6. 可以看到我們所計算出來的總路徑長度跟總多邊形面積。
最下邊的兩個選項是:如果你不想要產生新的KML檔案的話就選Don't save.
Open in GE. 在按Run執行後,會儲存一個KML檔案並且開啟GE.
7.可以看到自己所讀進去的KML檔案資料呈現。
PS: 在輸入檔案的時候,需要注意的地方
For KML:a. 路徑及網格最少要有兩個點位才能執行(Run)
b. 多邊形及面積最少要有三個點位才能執行(Run)
c. 如果要執行繪製路徑等動作,點位需要按照順序排放。
For TXT: a. 文件內容排版依序是 ( 地名,點位描述,緯度,經度,海拔高度 )
b. 數據間需要用逗點隔開,小數點的只能用dot( . )
c. 座標經緯度需要用十進位。
d. 地名或是點位描述可以是空白的。
e. 海拔高度需要以公尺(m)為單位。
以下做一些簡單的操作↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
Section 1. 畫路徑並計算點與點之間的距離
Make Path 欄位當中,想當然要畫路徑的話,一定要勾選【Make Path】
【Link last and first】這個選項是你要不要將起始點與終點做連結
【Arrowed】連結的線條會是有箭頭,示意圖
【Line color】【Line width】這兩個功能的話,就是畫出路徑的顏色跟粗細
------------------------------------------------------------------------------------------------------------

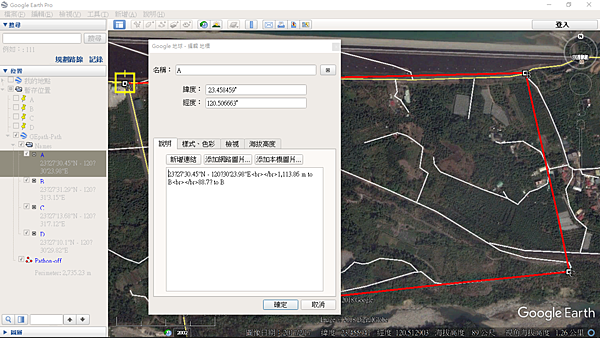

Place Descriptions 欄位中,我們在畫製路徑、網格或多邊形
同時可以新增一些距離、面積等資訊到描述當中。
【Don't change】顧名思義就是不改變原本點位中的描述資料。
【None】將點位中的描述資料都變成空白資料。

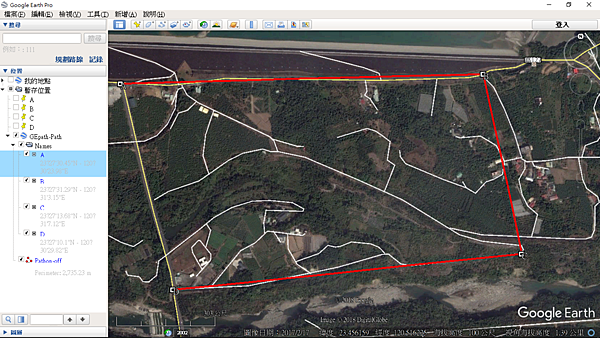

【Corrdinates】將點位的經緯度寫入描述當中,呈現方式示以度分秒。

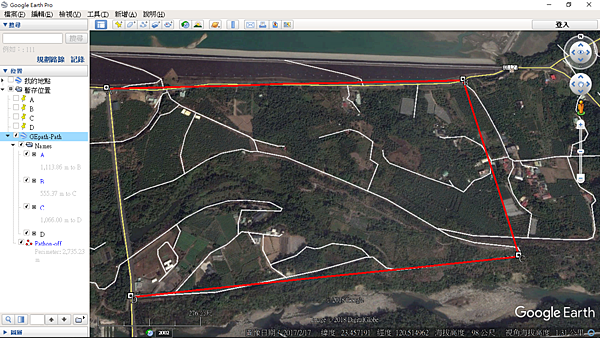

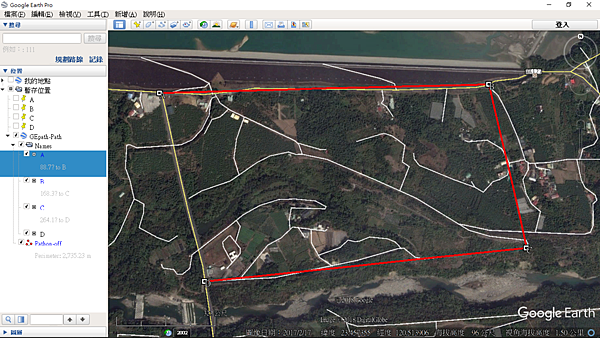

【Distance to next place】前一個點到下個點的直線距離(公里或英尺)。

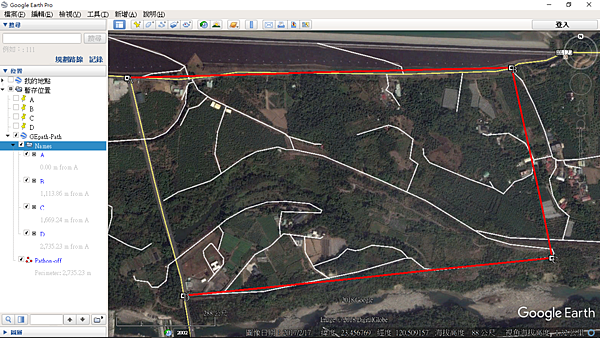

【Cumulative Distance】每一個點與起始點的直線距離。
【Route to next place】往下個點移動的角度(360度)。
【Distance and route】同時顯示點與點之間的距離及到下個點的角度。
【Corrdinates, distance and route】同時將座標、距離跟角度寫入描述當中,以空白</br>做資料分隔。
---------------------------------------------------------------------------------------------------------------
Section 2. 繪製多邊形
Make Polygons 欄位中,想當然要畫路徑的話,一定要勾選【Make Polygons】
另外要計算面積的畫,要選擇Method → Small area or Large area.
【Length】為畫製多邊形時的半徑(或者是中心點到頂點的距離)(單位公尺或英尺)

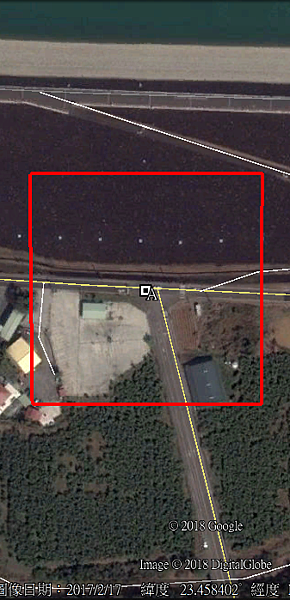

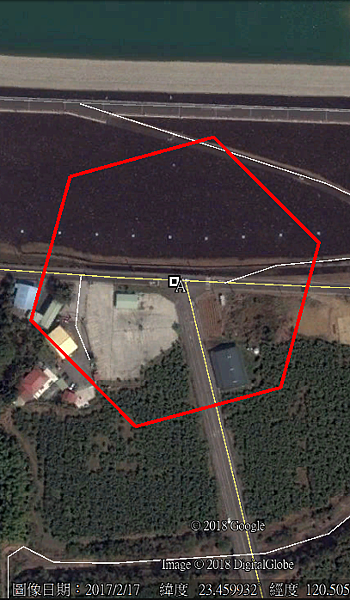

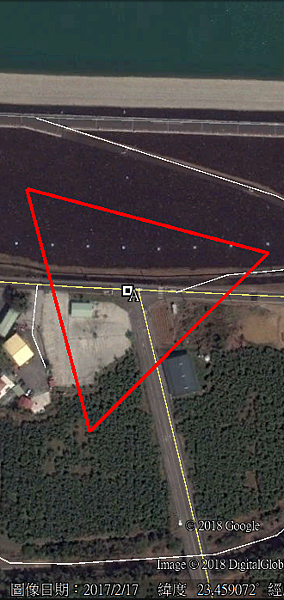

【Segments】要繪製的多邊形邊有幾個?! 3 為三角形(無方向性)。4 為正方形(方向正北)。

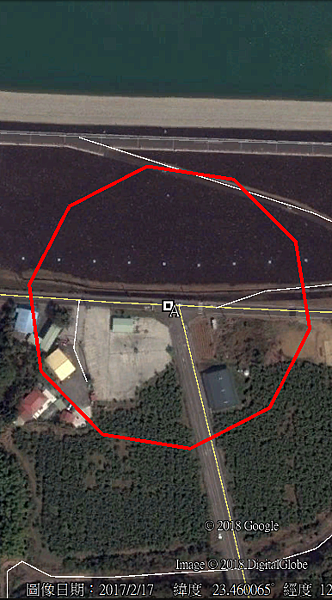

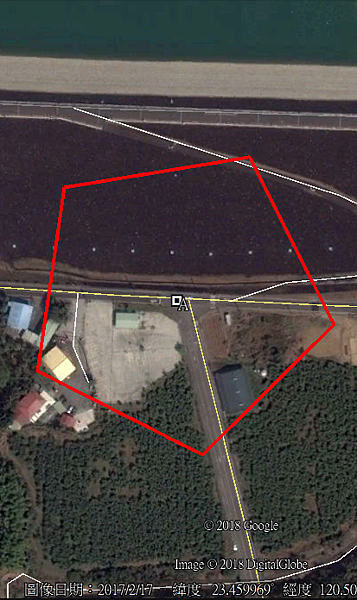

5 為五邊形(無方向性)。6 為正六邊形(無方向性)。10,20,30,40,50 為畫圓形,邊越多圖形越趨近圓形。
【Outline】外框線【Fill】內部填滿。都可以選擇其顏色。
【Line width】邊的粗細。
------------------------------------------------------------------------------------------------------------

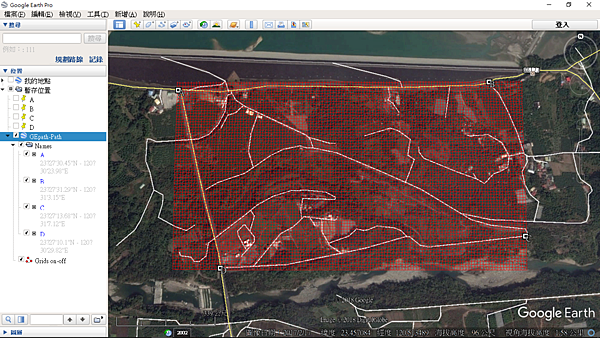

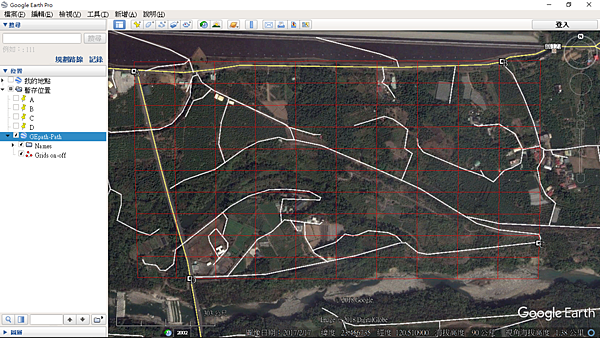

Section 3. 繪製網格
Make Grids 欄位中,想當然要畫路徑的話,一定要勾選【Make Grid】
繪製出來的網格都會包含住所提供的點位!!
【Line color】網格線的粗細。
【Distance between lines】網格線與線之間的距離。(葉子設定10公尺)
【Number of lines】最大面積中,繪製網格時要畫幾條線來均分。(葉子設定10條)
呼~葉子也是在寫這篇的時候才認真地玩所有的功能!!!
雖然這些繪製跟計算功能在GIS的系統當中都可以操作,但是可以提供給想要快速且簡單操作的人使用
它並沒有複雜的操作,點選頁面也很淺顯易懂~葉子工作的時候超喜歡使用GE path來操作。
希望跟葉子有一樣的工作需求的人,在尋尋覓覓中可以提供一個不一樣的方法~~~
最後附上它的連結:
http://www.sgrillo.net/googleearth/gepath.htm
下載及安裝應該不會有太大的問題~葉子就不附上教學拉~~~~
